输电铁塔太阳能供电型航空障碍灯安装方法

分体式太阳能供电航空障碍灯安装作业流程及安装概要说明

（1）建议安装流程：备齐每基塔所需材料→检查灯具、蓄电池、太阳能板是否完好→配件、工具、安全装备检查→依据图纸确认安装位置→登塔→顶层灯具安装→顶层与底层灯具线缆连接固定→底层灯具安装→底层灯具与控制系统线缆连接固定→太阳能板、电池箱支架抱箍安装→太阳能板、电池箱固定→蓄电池组装及连接→通电运行。（注意：安装时需仔细检查线缆是否连接准确）

（2）障碍灯系统采用是分体式安装，即灯具、使用独立安装支架安装在铁塔相应安装节点位置（每基铁塔安装节点位置详见附后图纸），太阳能板、电池箱、分线连接器根据铁塔上安装节点位置配备相应的安装支架固定在铁塔钢材上（每基铁塔安装节点位置详见附后图纸）。

（3）方案配置：

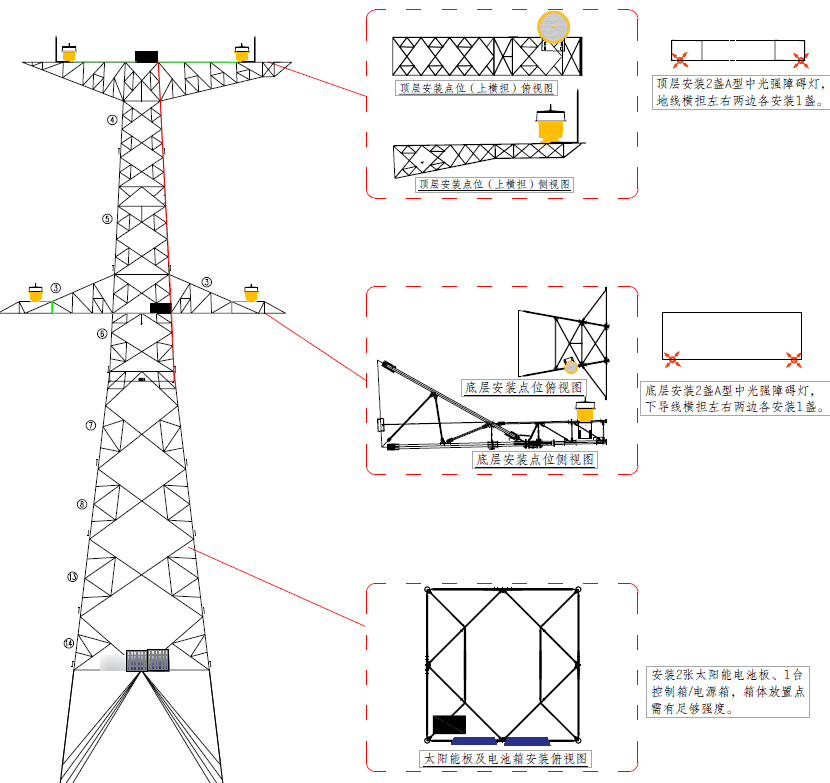

4灯/基塔安装说明：每基塔上下导线横担各安装 2 盏中光强障碍灯，每层配置一个分线盒，每塔1个电源箱，每塔2块太阳能板；灯具需接线到对应层的分线盒中，分线盒通过主线缆连接电源箱。灯具为水平360°出光，电池箱体根据现场具体铁塔安装节点位置，尽可能将太阳能板调至正南方向。以保证太阳能板最佳使用效率。

2灯/基塔安装说明：每基塔下导线横担安装两盏 2 盏中光强障碍灯，配置一个分线盒，每塔1个电源箱，每塔1块太阳能板；灯具需接线到分线盒中，分线盒通过主线缆连接电源箱。灯具为水平360°出光，电池箱体根据现场具体铁塔安装节点位置，尽可能将太阳能板调至正南方向。以保证太阳能板最佳使用效率。
